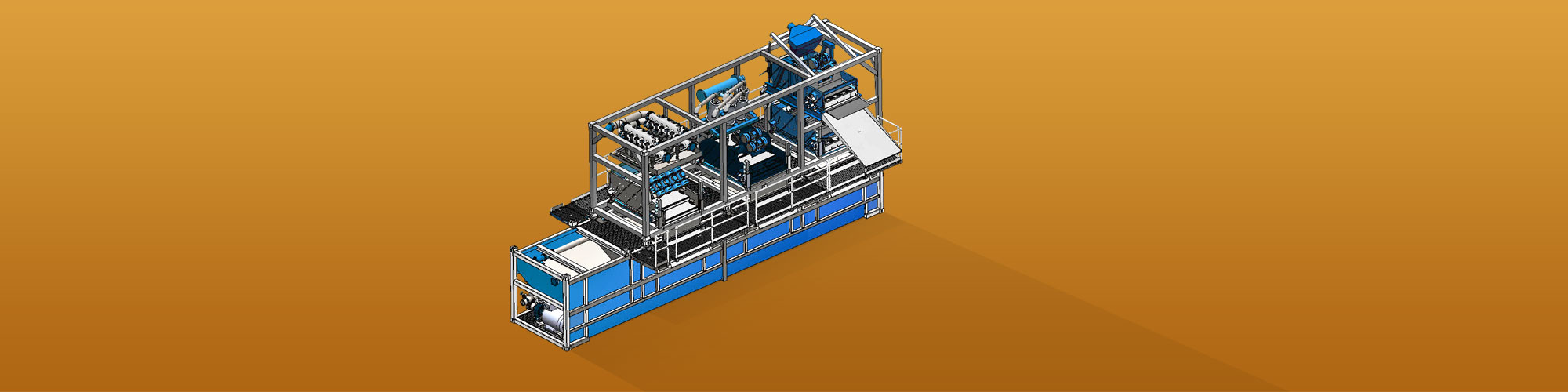

Die DSE 400 ist eine kompakte Separationsanlage, die speziell für die Entwässerung von Schlämmen und zur Abtrennung von mineralischen Feststoffanteilen aus Suspensionen beim Tiefbohren oder ähnlichen Anwendungen mit hohen Anteilen an Schluff konzipiert wurde.

Sie ist eine aus bewährten Separationskomponenten optimal zusammen-gestellte Aufbereitungsanlage, die als ein in sich geschlossenes System funktioniert. In jeder Separationsstufe werden so viele Feststoffe wie möglich abgeschieden. Die modulare Anordnung garantiert einen kontinuierlichen und schnellen Prozess und reduziert Ausfallzeiten auf ein Minimum. Die innovative Siebtechnik in Verbindung mit Hydrozyklonen bildet ein geschlossenes Recyclingkonzept, das auch die Entsorgung der kritischen Feinanteile bis 20 µm Korngröße erreicht und gleichmäßige Spülungseigenschaften gewährleistet.

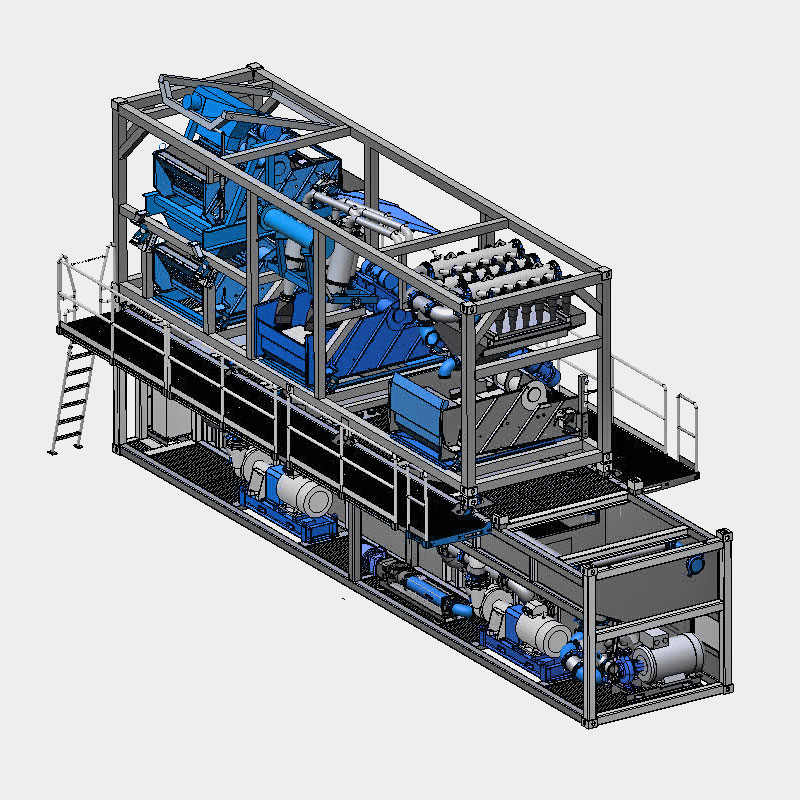

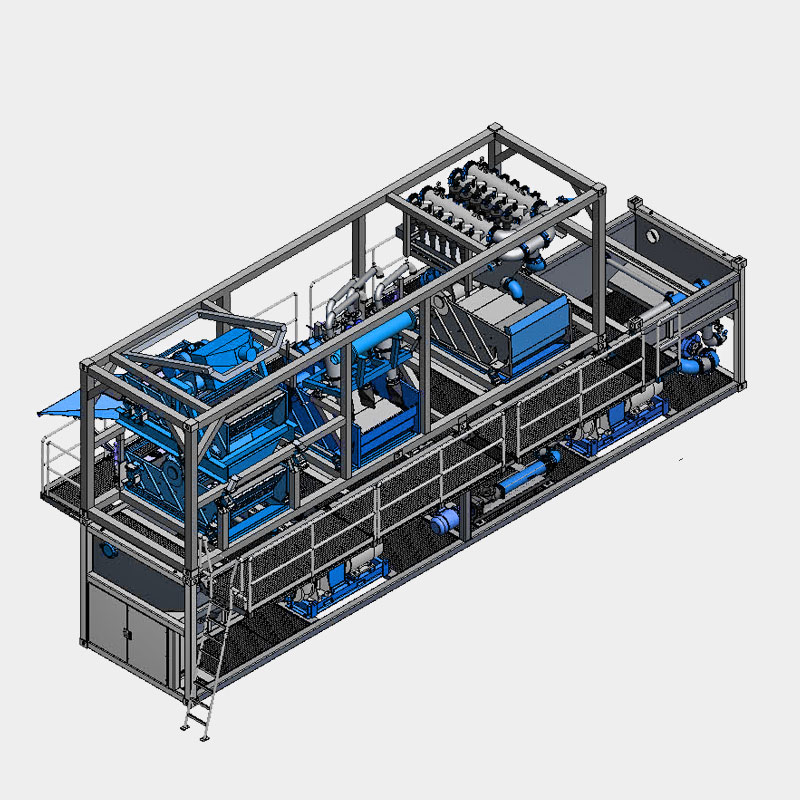

Die DSE 400 setzt sich auch einer (1) linearen Vibrationssiebmaschine zur Vorabscheidung grober Feststoffe wie Kies und Lehmklumpen, einer (1) linearen Vibrationssiebmaschine zur Abscheidung von groben Feststoffen wie Kies, Kieselsteinen und grober bis mittelkörniger Sand, vier (4) Hydro-Vakuum-Zyklonen mit einer Größe von 12“, einer (1) linearen Vibrations-siebmaschine zur Abscheidung und Entwässerung des Unterlaufs der Hydrozyklone, welcher Feststoffe wie Feinsand und Schluff enthält, vierundzwanzig (24) Multizyklonen mit einer Größe von 4“, einer (1) linearen Vibrationssiebmaschine zur Abscheidung und Entwässerung des Unterlaufs der Myltizyklonen, der Feststoffe wie Feinsand und Schluff enthält, einem (1) 40 Fuß Prozesstank mit integrierter Bedüsung sowie zwei (2) integrierten WARMAN Hochleistungsspeisepumpen, einer (1) zentralen Schalteinheit mit Zubehör und einer (1) KSB Etanorm TBM Speisepumpe zusammen.

Verstellbare Austragrutschen, eine klappbare Arbeitsbühne und steckbare Geländerteile sorgen für eine sichere Arbeitsumgebung und für optimalen Zugang zu den Anlagenteilen und machen die Anlage sofort betriebsbereit. Die Aufbauzeit wird dadurch auf ein Minimum reduziert. Die Beschickung der Vibrationssiebmaschinen und der Zyklonen erfolgt platzsparend durch ein fest integriertes Verrohrungs- und Leitungssystem.

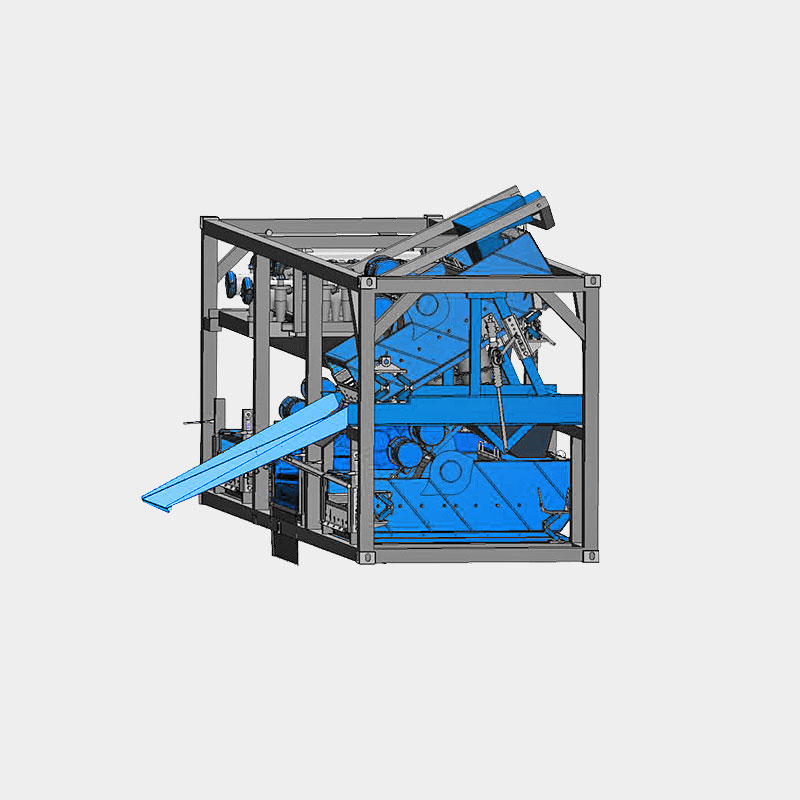

Alle Komponenten wie Siebmaschinen, Zyklone und Trichter sind in einem 30-Fuß-Containerrahmen installiert und die gesamte elektrische Verkabelung ist für jeden Anlagenteil einzeln steckbar.

Die Verkabelung ist fest am Tank installiert, sodass es bei der Demontage des 30 Fuß Containerrahmens keine herunterhängenden Kabel gibt. Zum Transport kann die gesamte Anlage in zwei Teile geteilt werden: einen 40 Fuß Tank und ein 30-Fuß-Containerrahmen, in dem jegliches Equipment befestigt werden kann.

Die verbliebenen 10 Fuß Montagefläche auf dem Tank sind vorgesehen für die Installation einer DSE ZR17254 oder DSE ZR15046 Dekantereinheit, die jeweils in einem 20 Fuß Container installiert sind.

Die Vibrationssiebmaschinen können mit einer großen Auswahl an verschiedenen Spann- und Rahmensieben bestückt werden, die in Maschenweiten von 4 mm bis 45 µm erhältlich sind.

Tank (inkl. Pumpen und eingeklappter Arbeitsbühne)

                                                                                            (ohne Winter Paket)

[1] etwa; montiert vor Ort

[2] Abweichungen möglich

[3] Die Leistung der DSE400 ist abhängig  von der Schlammbeschaffenheit, Feststoffgehalt, Korngrößen, Siebauswahl sowie den Bedienungskonditionen, und kann daher gegebenenfalls von den Angaben abweichen und höher als  400m³/h sein.

[4] (bei 1.1 bar + 4 x 78 m³/h)

bezogen auf - Viskosität: 80 kg/m*s; Dichte Suspension: 1.47 kg/l; Dichte Trockengehalt: 2.48 t/m³

[5] (bei 3.3 bar + 24 x 15 m³/h)

bezogen auf - Viskosität: 80 kg/m*s; Dichte Suspension: 1.47 kg/l; Dichte Trockengehalt: 2.48 t/m³
